Samlingsboxar

LOK har två moderna (2025) samlingsboxar och en mottagarbox. Dessa gör att man exempelvis kan koppla in en förvarningskontroll med flera stämplingsenheter via en lång sladd till datorer i sekretariatet. Det går att seriekoppla samlingsboxarna, så man kan t.ex. koppla en samlingsbox vid en förvarningskontroll till en annan vid sistakontrollen och sedan vidare till målet.

En lärdom från äldre samlingsboxar är att man ofta under tidsbrist behöver felsöka varför det hela inte fungerar. För att underlätta detta har alla boxarna en liten display som visar status och talar om ifall den sedan uppstart lyckats ta emot någon stämpling på en viss ingång och vilken hastighet (38400 eller 4800) som ingången för tillfället är inställd på. När en stämpling kommer in så visas även kodsiffra och bricknummer i någon sekund.

Boxarna klarar båda hastigheterna som förekommer, 38400 och 4800 baud, och lär sig vilken hastighet som används på en viss ingång. Om hastigheten är felinställd så resulterar en inkommande stämpling i att mottagningen misslyckas och boxen byter så att den nästa gång testar den andra hastigheten.

Samlingsboxarna strömförsörjs normalt med en vanlig power bank, medan mottagarboxen strömförsörjs från datorn den är kopplad till. Eftersom boxarna drar så lite ström att de flesta powerbanks tror att inget är inkopplat så har de en funktion som periodiskt drar lite extra ström så att powerbanken hålls igång. Strömförbrukningen är under 50 mA, så även en liten powerbank räcker gott och väl en hel tävling.

Mottagarboxen har inte funktionen att periodiskt dra extra ström. Normalt är den kopplad till en USB-port i en dator och där stängs inte spänningen av bara för att mycket lite ström förbrukas.

Uppkoppling

• Koppla en power bank till USB-sladden.
• Koppla upp till fyra BSM7 med serieport till samlingsboxen.
• Om det finns en DL1000-kabel från en mer avlägsen samlingsbox kan den kopplas in i de röda banankontakterna till vänster.
• Det finns alltså fem ingångar, fyra serieportar (DB9M) och en ingång för lång kabel
• Stämplingarna skickas ut på alla tre utgångarna: USB-porten (om den är kopplad till en dator), en serieport (DB9F) och ett par svarta banankontakter där man kan koppla in en åtminstone 1000 m lång DL1000-kabel. Det vanliga är att man använder den långa kabeln.
• Andra änden av långa kabeln kopplar man till något av de tre paren röda banankontakter på mottagarboxen i sekretariatet.
• Mottagarboxens USB-sladd kopplas till en dator där den dyker upp som en serieport som man kan låta OLA eller MeOS ta emot stämplingar från.
• En samlingsbox kan också användas som en mottagarbox, men har bara en ingång för DL1000, inte tre som den dedikerade mottagarboxen har.

Displayen

När ingen stämpling nyss kommit in så växlar displayen mellan två lägen. Det ena visar vilka portar det kommit in stämplingar på och det andra visar vilken hastighet respektiv ingång är inställd på. I båda lägena visas också spänningen från power-banken. Så här kan det se ut:

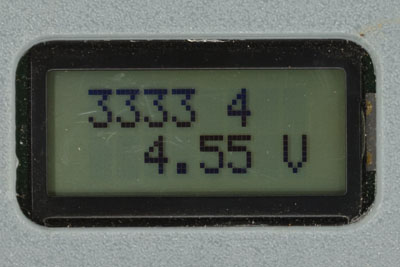

Första bilden säger att alla de fyra serieportsingångarna för närvarande försöker ta emot i hastigheten 38400 baud (indikeras av en trea för varje ingång) samt att ingången för DL1000 tar emot i 4800 baud (indikeras av en fyra).

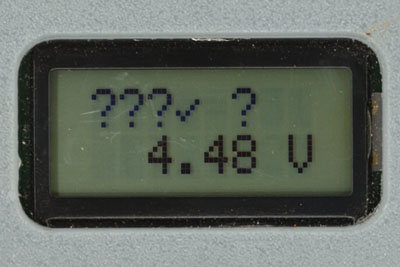

Andra bilden säger att tre av de fyra serieportsingångarna samt ingången för DL1000 ännu inte tagit emot någon stämpling (frågetecken), medan en serieport tagit emot en korrekt stämpling (bock). De tecken som kan förekomma är:

• ? - ingen data har tagits emot ännu
• ✔ - ett korrekt paket togs emot
• f - senaste datapaketet var korrupt
• t - det var för lång fördröjning mellan bytes i paketet
• u - en oväntad typ av paket togs emot

Rimlig spänning är från 4.0 V till 5.5 V. Spänningsmätningen är inte särskilt exakt.

När ett korrekt paket med en stämpling tas emot visas information om det på displayen. Bakgrundsbelysningen tänds också. Så här kan det se ut:

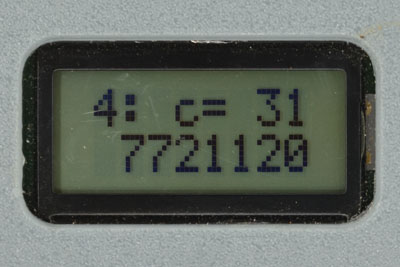

Informationen betyder att det kom in ett paket på ingång 4 från en kontroll med kodsiffra 31. Pinnens nummer var 7721120.

USB-anslutningarna går att koppla till en dator och dyker upp som en serieport som OLA och MeOS kan ta emot stämplingar från. USB-kabeln används även för strömförsörjning, så om den inte är kopplad till en dator så ska den kopplas till en power bank som kan ge den ström. En liten power bank räcker gott och väl en normal tävling eftersom strömförbrukningen inte är mer än runt 50 mA.

Källkod

Om någon händelsevis skulle vilja bygga fler boxar eller förbättra mjukvaran i boxarna så finns mjukvaran, filer för tillverkning av kretskortet och filer för 3D-utskrift av lådan publicerade på Github:

• Källkod och tillverkningsunderlag på Github
